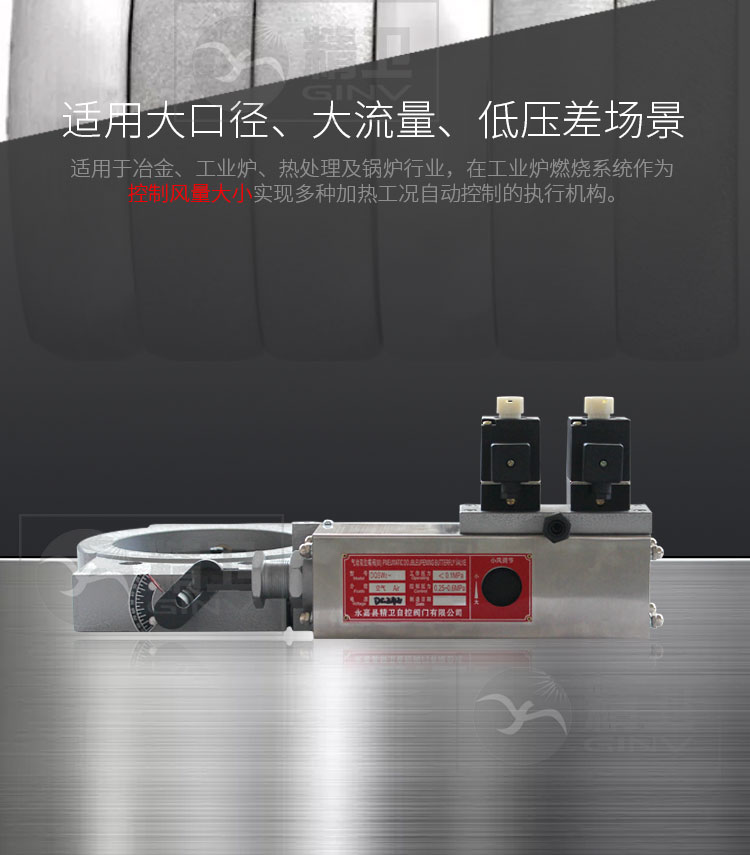

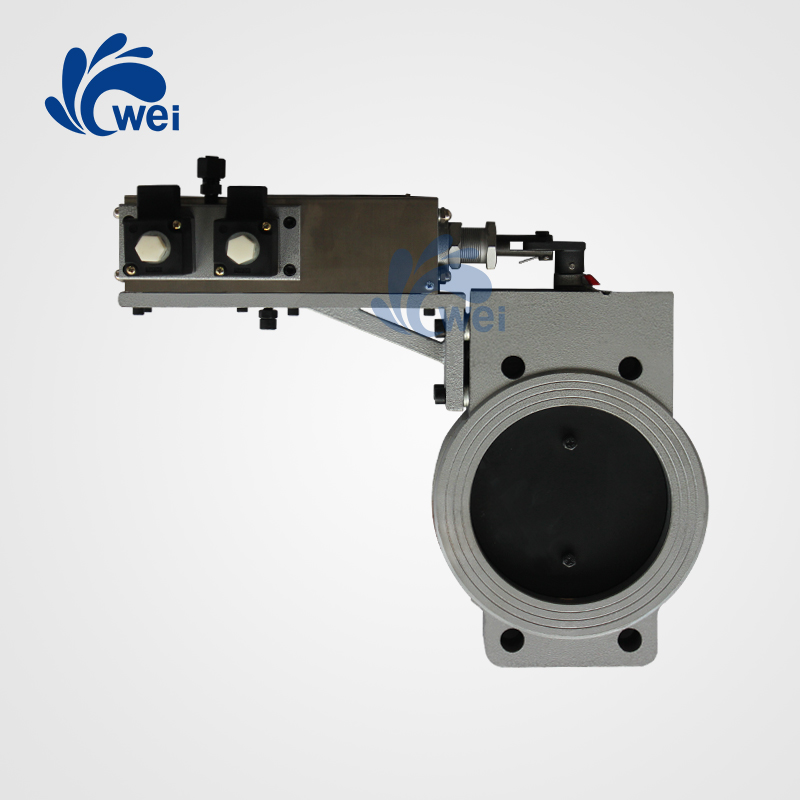

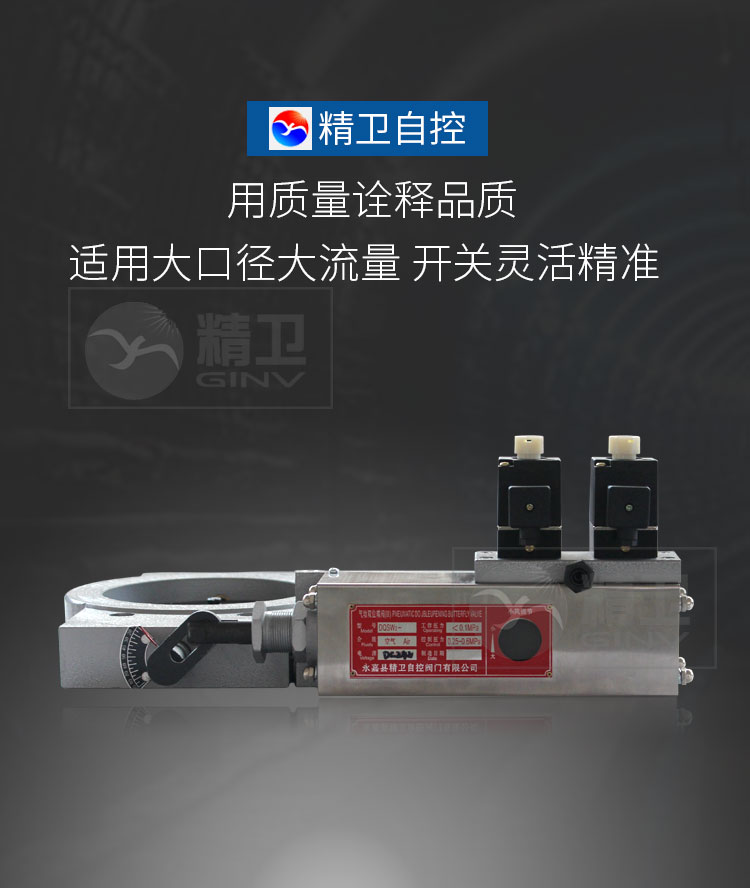

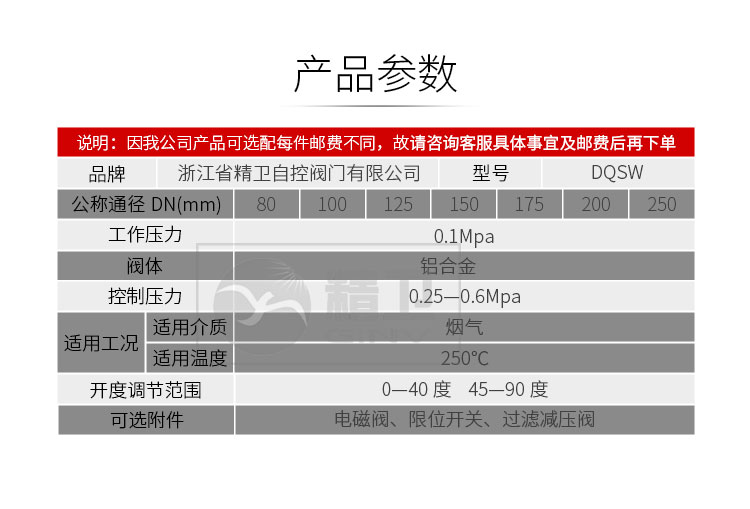

氣動雙位蝶閥是采用活塞式執行機構實現閥門開關及開度大小的氣動雙位蝶閥。氣動雙位蝶閥適用于冶金、石油、化工及鍋爐行業，在工業爐燃燒系統作為控制風量大小實現多種加熱工況自動控制的執行機構。

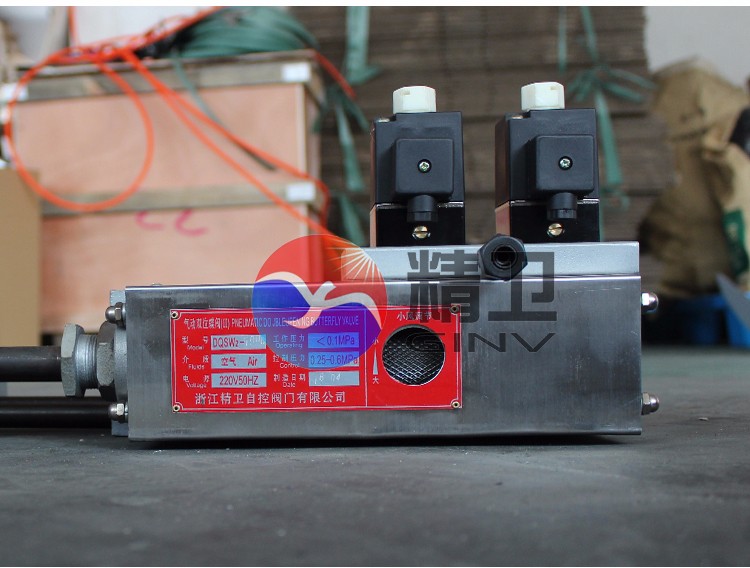

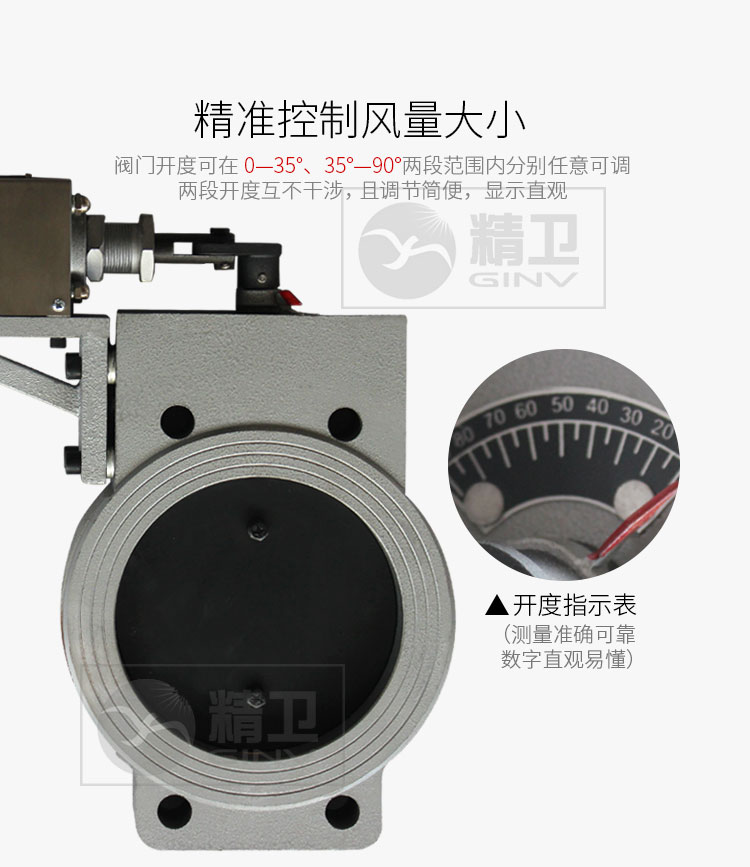

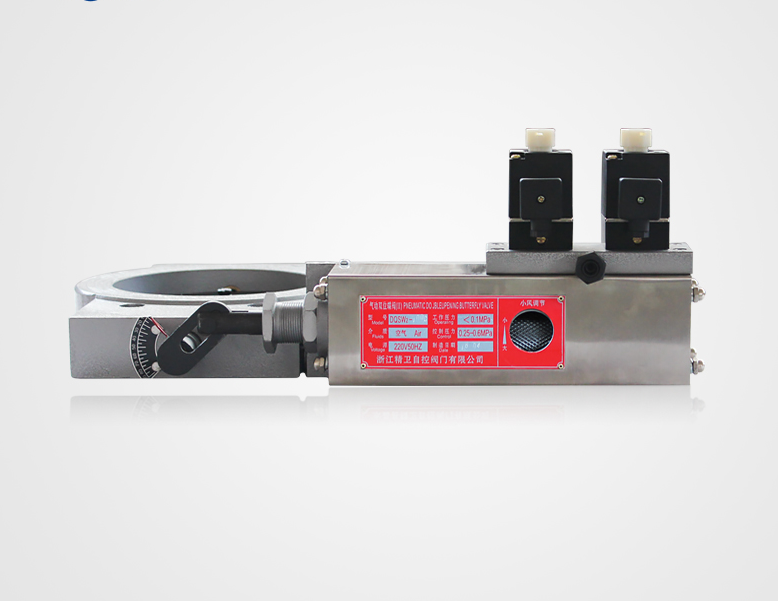

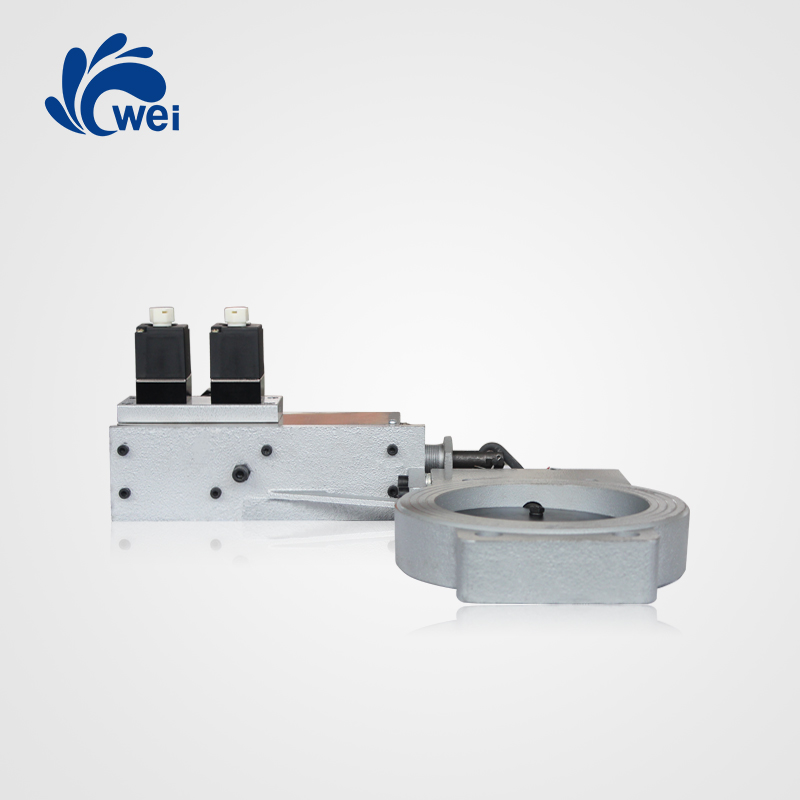

氣動執行機構和蝶閥兩部分組成，在蝶閥體與氣缸支架的連接處設有隔熱層。 氣動執行機構由兩只串聯氣缸組成。每只氣缸各有一只先導電磁閥用外氣源控制?？蓪崿F(xiàn)閥門兩種開度，并有限位機構使開度分別可調。 蝶閥閥板的起始角15度，全開時轉角為75度。開度數值由指針顯示，在系統中作為控制風量大小，實現溫度的自動控制。

安裝及使用：

1、本閥宜安裝在環境清潔并留有一定空間的場地，并應注意使先導電磁閥處于直立位置。

2、氣動雙位蝶閥在氣源進口處已備有一-套擴口式接頭(接口Z1/8"，螺母M14X1.5),用戶自備C8X1紫銅將氣源引入。

3、引入本閥的控制氣源應配有氣動三大件裝置，氣源的壓力應控制在0.25~0.6MPa范圍內。

4、控制氣壓力根據用戶條件在規定范圍內選用，以能保證推動氣缸活塞為宜。

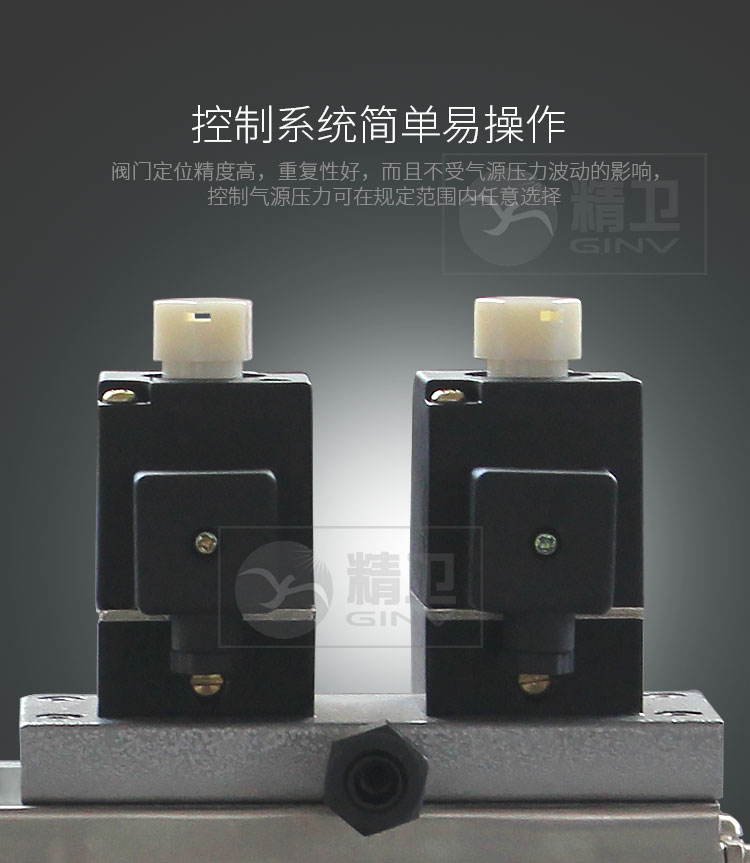

5、先導電磁閥為常閉式，通電實現開閥。在先導閥體上各裝有手控轉軸，當突然停電時只要轉動轉軸90便可實現手動應急開閉，平時轉軸凹槽應位于水平。

6、活塞行程的調節有調節機構完成。不同的工況要求調節不同的限位調節機構。調節大開度時，先松開鎖緊螺母，然后旋轉調節螺母至所需位置再鎖緊即可。調節小開度時，先擰松支架下的緊定螺絲，再旋轉滾花螺母或調節桿至所需位置即可工作。小于

7、氣缸的動靜密封全部采用標準0型密封圈，其規格有50X3.5、26X2.4、14X2.4用戶可自行備件。

8、用戶訂貨時應根據自己管路的安裝形式是水平管道，還是垂直管道進行正確的選擇。
